STEM 創造關鍵組件介紹 - 創客套件車 (Maker Car)
Time to read 0 min
Time to read 0 min

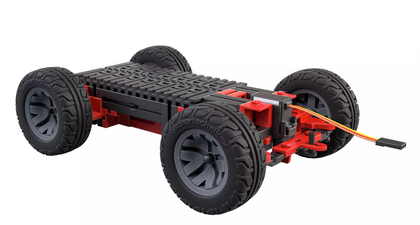

創客套件車 (Maker Car)
這款車輛設計簡單,組裝方便,並且編程易於上手。無論是初學者還是有經驗的使用者,都能輕鬆掌握其組裝過程和編碼技巧,從而快速實現創意。這種友好的設計不僅降低了學習門檻,還激發了使用者的創造力,讓他們能夠專注於探索和實現自己的構思。
簡單的底盤和無限的擴展性。
套件中包括一個編碼馬達(encoder)和一個差速齒輪 (differential gear)。
差速器 (Differential Gear) 是車輛 傳動系統 的一個機械部件。汽車於轉彎時,外側 輪子 走的路徑要比內側輪子走的路徑要大,所以如果汽車想順暢和精確的轉彎,便需要一個裝置能夠轉換和允許內外側車輪以不同的速率進行旋轉,從而以不同的轉速來彌補距離的差異。
和一個帶伺服馬達 (servo) 的軸向轉向 (steering),為您帶來無與倫比的可能性。創客車讓創造移動發明變得簡單和可行。
阿克曼轉向幾何(英語:Ackermann steering geometry)是一種為了解決交通工具轉彎時,內外轉向輪路徑指向的圓心不同的幾何學。
這個想法是由德國車輛工程師「Lankensperger」於1817年提出的,之後由他的英國代理商 Rudolph Ackermann 於1818年提出專利。
依據阿克曼轉向幾何設計的車輛,沿著彎道轉彎時,利用四連桿的相等曲柄使內側輪的轉向角比外側輪大大約2~4度,使四個輪子路徑的圓心大致上交會於後軸的延長線上瞬時轉向中心,讓車輛可以順暢的轉彎。
編程貼士
用 p15 和 p16 控制馬達。測試電流方向,做出車的三個最基本移動的動作,即「向
用 p0 控制帶伺服馬達(servo)。轉彎的 servo 角度要慢慢地試出來。在例子𥚃,servo 角度 105 是向前直行、servo 角度 70 是向右轉、和servo 角度 130 是向左轉。
下圖是用第二塊 microbit 作遙控器的編程。
留意:
總結
如果同學創作時需要一個可移動的平台,這個創客套件車就是一個好
它擁有汽車設計兩個重要發明,即差速器和阿克曼轉向裝置。對科技
加上microbit 遙控裝置,考驗同學系統編程能力。
加上同學無限的創意,此移動平台可以變成「火星探險車」、「險地
